Двухступенчатые электромагнитные клапаны DUNGS ZR
|
|
|
|
 |
|
 |
| |
 |
Характеристика и применение
Защитный соленоидный клапан ZR производства Dungs представляет собой автоматический двухступенчатый запорный клапан для газовых горелок и газогрельных устройств. ZR клапан отвечает требованиям норм EN 161 и имеет следующие харарктеристики:
- Макс. рабочее давление 360 мбар.
- Нормально закрытый.
- Настройка главного и частичного расхода.
- Быстрое закрытие.
- Быстрое открытие (ZRD).
- Медленное открытие с регулировкой стартовой расхода (ZRLE, ZRDLE).
- Установка индикатора положения закрыто.
- Резьбовое соединение по ISO 7/1.
- Фланцевое соединение по DIN 2633, ISO 7005. Трубная резьба на входе, фланец с трубной резьбой на выходе.
- Возможна установка фланца с трубной резьбой на входе.
Необходимо применять специальный фильтр для предохранения электромагнитного клапана от загрязнения
|
|
| |
| |
| Спецификация клапана |
| Тип |
Макс. давление, мбар |
Rp/DN |
Макс. мощность, ВА |
Макс. ток 1(при 230 В АС), А |
Макс. ток 2(при 230 В АС), А |
Продолжительность открытия, сек |

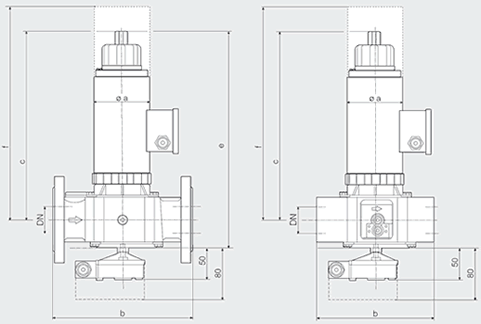

А, мм |
B, мм |
С, мм |
D, мм |
E, мм |
F, мм |
Вес, кг |
| ZRD 407/5 |
360 |
Rp 3/4 |
52 |
0,10 |
0,14 |
менее 1 |
75 |
100 |
195 |
80 |
225 |
305 |
4,0 |
| ZRD 410/5 |
360 |
Rp 1 |
52 |
0,10 |
0,14 |
менее 1 |
75 |
110 |
195 |
90 |
230 |
305 |
4,2 |
| ZRD 415/5 |
360 |
Rp 1 1/2 |
90 |
0,14 |
0,27 |
менее 1 |
95 |
150 |
265 |
116 |
305 |
425 |
9,5 |
| ZRD 420/5 |
360 |
Rp 2 |
90 |
0,14 |
0,27 |
менее 1 |
95 |
170 |
265 |
130 |
310 |
425 |
10,4 |
|
| ZRLE 407/5 |
360 |
Rp 3/4 |
52 |
0,10 |
0,14 |
20 |
75 |
100 |
215 |
80 |
245 |
305 |
3,9 |
| ZRLE 410/5 |
360 |
Rp 1 |
52 |
0,10 |
0,14 |
20 |
75 |
110 |
220 |
90 |
255 |
305 |
4,1 |
| ZRLE 415/5 |
360 |
Rp 1 1/2 |
90 |
0,14 |
0,27 |
20 |
95 |
150 |
240 |
116 |
280 |
425 |
9,3 |
| ZRLE 420/5 |
360 |
Rp 2 |
90 |
0,14 |
0,27 |
20 |
95 |
170 |
245 |
130 |
290 |
425 |
10,2 |
|
| ZRDLE 407/5 |
360 |
Rp 3/4 |
52 |
0,10 |
0,14 |
20 |
75 |
100 |
235 |
80 |
265 |
305 |
4,0 |
| ZRDLE 410/5 |
360 |
Rp 1 |
52 |
0,10 |
0,14 |
20 |
95 |
110 |
235 |
90 |
270 |
305 |
4,2 |
| ZRDLE 415/5 |
360 |
Rp 1 1/2 |
90 |
0,14 |
0,27 |
20 |
95 |
150 |
305 |
116 |
345 |
425 |
9,5 |
| ZRDLE 420/5 |
360 |
Rp 2 |
90 |
0,14 |
0,27 |
20 |
95 |
170 |
305 |
130 |
350 |
425 |
10,4 |
| ZRDLE 4040/5 |
360 |
DN 40 |
90 |
0,14 |
0,27 |
20 |
95 |
200 |
305 |
150 |
370 |
425 |
11,0 |
| ZRDLE 4050/5 |
360 |
DN 50 |
90 |
0,14 |
0,27 |
20 |
95 |
230 |
305 |
165 |
380 |
425 |
12,5 |
|
|
| Технические данные |
| Макс. избыточное давление |
360 мбар (36 кПа) |
| Вид давления |
PN 1 |
| Время закрытия |
менее 1 сек |
| Время открытия |
ZRD: |
менее 1 сек. |
| ZRLE, ZRDLE: |
около 20 сек при комнатной температуре +20°С и без быстрого хода. |
| Скорость хода |
Ручная регулировка (ZRLE и ZRDLE) |
| Настройка главного расхода |
Ручная регулировка (ZRD и ZRDLE) |
| Настройка частичного расхода |
Ручная регулировка (ZRLE и ZRDLE) |
| Температура окружающей среды |
от -15 °C до +60 °C |
| Материал узлов |
Корпус |
Алюминий, сталь, латунь |
| Уплотнители |
НБК |
| Положение при монтаже |
Клапан может находится как в вертикальном так и в горизонтальном положении |
| Грязеуловитель |
Встроенная металлическая сетка сечением 1 мм. Для очистки входящего газа рекомендуется установливать на входе газового потока газовый фильтр. |
| Соединения для измерения давления газа |
G 1/4 DIN ISO 228; на обоих сторонах во входной секции, дополнительно G3/4 на входной стороне (для DN 40). |
| Напряжение и частота питания |
~(AC) 50-60 Гц 230 В +15%...+10% |
| Степень защиты |
IP 54 |
| Продолжительность включения |
100% ED |
| Электрическое соединение |
Винтовой разъем PG 11
Съемное присоединение DIN EN 175 301-803 |
| Индикатор положения "закрыто" |
Тип K01/1 съемный, устанавливается на SV-...505-520 |
| Блок проверки герметичности |
Тип VPS 504 S... съемный, устанавливается на Rp 3/4...Rp 2 |
|
|
|
|
|
|
 |
|
 |
|
|
| |
|
|
