Одноступенчатые электромагнитные клапаны DUNGS SV
|
|
|
|
 |
|
 |
| |
 |

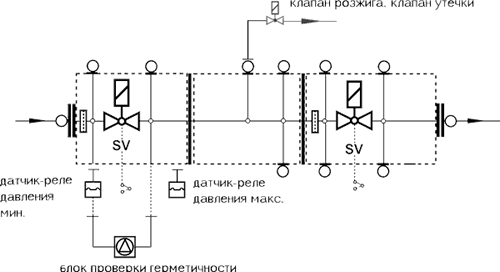

Характеристика и применение
Защитный соленоидный клапан SV производства Dungs представляет собой новое поколение автоматических одноступенчатых запорных клапанов для газовых горелок и газогрельных устройств. SV клапан отвечает требованиям норм EN 161 и имеет следующие харарктеристики:
- Макс. рабочее давление 500 мбар.
- Двухдисковый клапан.
- Высокая влагостойкость и пылезащищеннность.
- Нулевое время отсечки.
- Быстрое открытие (SV, SV-D).
- Медленное открытие с регулировкой стартовой расхода.
- Высокий коэффициент расхода (низкие потери).
- Установка индикатора положения закрыто.
- Трубная резьба на входном отверстии в корпусе, фланец с трубной резьбой на выходе.
- Возможна установка фланца с трубной резьбой на входе.
|
|
| |
|
| Спецификация клапана |
| Тип |
Макс. давление, мбар |
Rp |
Макс. мощность, ВА |
Макс. ток (при 230 В АС), А |
Продолжительность открытия, сек |
А, мм |
B, мм |
С, мм |
D, мм |
E, мм |
Вес, кг |
| SV 505 |
500 |
Rp 1/2 |
20 |
0,10 |
менее 1 |
156 |
96 |
62 |
215 |
75 |
1,6 |
| SV 507 |
500 |
Rp 3/4 |
20 |
0,10 |
менее 1 |
156 |
96 |
62 |
215 |
75 |
1,6 |
| SV 510 |
500 |
Rp 1 |
25 |
0,12 |
менее 1 |
219 |
119 |
87 |
277 |
95 |
4,2 |
| SV 515 |
500 |
Rp 1 1/2 |
25 |
0,12 |
менее 1 |
219 |
119 |
87 |
277 |
95 |
4,2 |
| SV 520 |
500 |
Rp 2 |
50 |
0,22 |
менее 1 |
238 |
165 |
114 |
370 |
126 |
6,9 |
|
| SV-D 505 |
500 |
Rp 1/2 |
20 |
0,10 |
менее 1 |
156 |
96 |
62 |
215 |
75 |
1,6 |
| SV-D 507 |
500 |
Rp 3/4 |
20 |
0,10 |
менее 1 |
156 |
96 |
62 |
215 |
75 |
1,6 |
| SV-D 510 |
500 |
Rp 1 |
25 |
0,12 |
менее 1 |
219 |
119 |
87 |
277 |
95 |
4,2 |
| SV-D 515 |
500 |
Rp 1 1/2 |
25 |
0,12 |
менее 1 |
219 |
119 |
87 |
277 |
95 |
4,2 |
| SV 520 |
500 |
Rp 2 |
50 |
0,22 |
менее 1 |
238 |
165 |
114 |
370 |
126 |
6,9 |
|
| SV-DLE 505 |
500 |
Rp 1/2 |
20 |
0,10 |
около 20 |
205 |
96 |
62 |
215 |
75 |
1,7 |
| SV-DLE 507 |
500 |
Rp 3/4 |
20 |
0,10 |
около 20 |
205 |
96 |
62 |
215 |
75 |
1,7 |
| SV-DLE 510 |
500 |
Rp 1 |
25 |
0,12 |
около 20 |
266 |
119 |
87 |
277 |
95 |
4,3 |
| SV-DLE 515 |
500 |
Rp 1 1/2 |
25 |
0,12 |
около 20 |
266 |
119 |
87 |
277 |
95 |
4,3 |
| SV-DLE 520 |
Rp 20 |
50 |
0,22 |
около 20 |
284 |
165 |
114 |
370 |
126 |
7,0 |
|
| Технические данные |
| Макс. избыточное давление |
500 мбар (50 кПа) |
| Вид давления |
PN 1 |
| Время закрытия |
менее 1 сек |
| Время открытия |
SV, SV-D: |
менее 1 сек. |
| SV-DLE: |
около 20 сек при комнатной температуре +20°С и без быстрого хода. |
| Скорость хода |
Регулируемая (SV-DLE) |
| Дроссель |
Регулируемый (SV-D и SV-DLE) |
| Температура окружающей среды |
от -15 °C до +60 °C |
| Материал узлов |
Корпус |
Алюминий, сталь, несодержит цветных металлов |
| Уплотнители |
НБК |
| Положение при монтаже |
Клапан может находится как в вертикальном так и в горизонтальном положении |
| Грязеуловитель |
Встроенная металлическая сетка сечением 1 мм. Для очистки входящего газа рекомендуется установливать на входе газового потока газовый фильтр. |
| Соединения для измерения давления газа |
G 1/8 DIN ISO 228; на входе и выходе в центре корпуса, во фланце на выходе (SV..510-520), впереди и позади корпуса клапана. |
| Напряжение и частота питания |
~(AC) 50-60 Гц 230 В +15%...+10% |
| Степень защиты |
IP 65 |
| Продолжительность включения |
100% ED |
| Электрическое соединение |
Штекерный разъем по DIN EN 175 301-803 |
| Подавление радиопомех |
Помеха уровня N |
| Индикатор положения "закрыто" |
Тип K01/1 съемный, устанавливается на SV-...505-520 |
| Блок проверки герметичности |
Тип VPS 504 S... съемный, устанавливается на SV-... 510-520 |
|
|
|
|
|
 |
|
 |
|
|
| |
|
|
