Двойные электромагнитные клапаны DUNGS DMV-D(LE)





Характеристика и применение
Двойной электромагнитный клапан DMV-D(LE) производства Dungs представляет собой компактную арматуру с двумя встроенными электромагнитными клапанами и имеет следующие харарктеристики:
- Автоматические запорные клапаны по DIN EN 161, класс A, группа 2.
- Два автоматических клапана в одном корпусе.
- Двойные тарельчатые клапаны.
- Высокий коэффициент расхода.
- Макс. рабочее давление 500 мбар.
- Клапаны быстро закрывающиеся.
- Быстро или медленно (зависит от типа) открывающиеся клапаны с регулируемым подъемом для подачи пускового газа.
- Регулируемый главный поток газа.
- Фланцевое соединение с трубной резьбой по ISO 7/1.
- Фланцевое соединение по DIN 2633, ISO 7005.
- Небольшие размеры, малый вес.
Необходимо применять специальный фильтр для предохранения отсечного электромагнитного клапана от загрязнения





Спецификация клапана

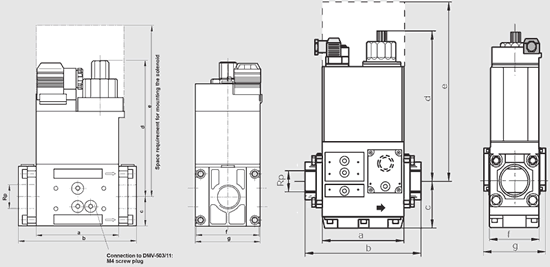

Тип Макс. давление, мбар Rp Макс. мощность, ВА Макс. ток (при 230 В АС), А Продолжительность открытия, сек А, мм B, мм С, мм D, мм E, мм F, мм G, мм Вес, кг
DMV-D 503/11 500 Rp 3/8 35 0,14 менее 1 77 121 30 109 190 73 ----- 1,7
DMV-D 507/11 500 Rp 3/4 45 0,20 менее 1 93 141 35 134 232 73 ----- 2,1
DMV-D 512/11 500 Rp 1 1/4 65 0,28 менее 1 124 174 45 150 254 99 ----- 4,6
DMV-D 520/11 500 Rp 2 90 0,37 менее 1 124 201 45 190 333 99 ----- 5,6
DMV-D 525/11 500 Rp 2 1/2 110 0,46 менее 1 162 239 88 225 400 103 123 12,1
DMV-DLE 503/11 500 Rp 3/8 35 0,14 менее 1 77 121 30 109 206 73 ----- 1,8
DMV-DLE 507/11 500 Rp 3/4 45 0,20 менее 1 93 141 35 160 232 73 ----- 2,2
DMV-DLE 512/11 500 Rp 1 1/4 65 0,28 менее 1 124 174 45 179 254 99 ----- 4,7
DMV-DLE 520/11 500 Rp 2 90 0,37 менее 1 124 201 45 218 333 99 ----- 5,7
DMV-DLE 525/11 500 Rp 2 1/2 110 0,46 менее 1 162 239 88 275 400 103 123 12,3


Спецификация клапана
Тип Макс. давление, мбар DN Макс. мощность, ВА Макс. ток (при 230 В АС), А Продолжительность открытия, сек А, мм B, мм С, мм D, мм E, мм F, мм Вес, кг
DMV-D 5040/11 500 DN 40 90 0,37 менее 1 240 62,5 192 330 100 150 7,8
DMV-D 5050/11 500 DN 50 90 0,37 менее 1 240 73 192 330 100 165 8,3
DMV-D 5065/11 500 DN 65 110 0,46 менее 1 290 87 251 450 102 185 14,6
DMV-D 5080/11 500 DN 80 110 0,46 менее 1 310 104 293 510 129 200 23,6
DMV-D 5100/11 500 DN 100 135 0,56 менее 1 350 119 331 600 143 220 30,6
DMV-D 5125/11 500 DN 125 200 0,84 менее 1 400 142 412 750 161 255 50,6
DMV-DLE 5040/11 500 DN 40 90 0,37 20 240 62,5 192 330 100 150 7,9
DMV-DLE 5050/11 500 DN 50 90 0,37 20 240 73 192 330 100 165 8,4
DMV-DLE 5065/11 500 DN 65 110 0,46 20 290 87 251 450 102 185 14,8
DMV-DLE 5080/11 500 DN 80 110 0,46 20 310 104 293 510 129 200 24,1
DMV-DLE 5100/11 500 DN 100 135 0,56 20 350 119 331 600 143 220 31,1
DMV-DLE 5125/11 500 DN 125 200 0,84 20 400 142 412 750 161 255 51,1

Технические данные
Макс. избыточное давление 500 мбар (50 кПа)
Вид давления PN 1
Электромагнитный клапан V1 Клапан по EN 161, класс A, группа 2, двухступенчатый, EN 1531
Электромагнитный клапан V2 Клапан по EN 161, класс A, группа 2, двухступенчатый, EN 1531
Время закрытия менее 1 сек
Время открытия DMV-D: менее 1 сек.
DMV-DLE: около 20 сек при комнатной температуре +20°С и без быстрого подъема клапана.
Быстрый подъем кдапана Регулируется
Дроссель главного потока газа Регулируемый
Температура окружающей среды от -15 &degC до +60 &degC
Материал узлов Корпус Алюминий, сталь.
Уплотнители резина на основе НБК
Положение при монтаже Вертикальное с расположением вверх или горизонтально расположенным магнитом, а также промежуточные положения.
Грязеуловитель Встроенная металлическая сетка сечением 1 мм. Для очистки входящего газа рекомендуется установливать на входе газового потока газовый фильтр.
Соединения для измерения давления газа G 1/8 DIN ISO 228; расположение с обеих сторон на входе V1, между V1 и V2, на выходе V2 (на входном и выходном фланцах, только для Rp).
Соединения для запальной свечи DN: Фланец G3/4 по DIN ISO 228, может быть расположен с обеих сторон между V1 и V2.
Rp: Фланец G1/2 по DIN ISO 228, может быть расположен с обеих сторон между V1 и V2.
Контроль давления на входе горелки (только для Rp) Соединение на выходе клапана V2, реле давления ...A2 может монтироваться сбоку на адаптер
Напряжение и частота питания ~(AC) 50-60 Гц 230 В +15%...+10%
Степень защиты IP 54
Продолжительность включения 100% ED
Электрическое соединение Штекерный разъем DIN EN 175 301-803. Винтовой разьем PG 11 по запросу.
Подавление радиопомех Помеха уровня N
Индикатор положения "закрыто" Тип K01/1 съемный, может монтироваться на клапане V2.
