Двойные электромагнитные клапаны с регулировкой соотношения DUNGS DMV-VEF
|
|
|
|
|
|
|
|
|
Характеристика и применение
Двойной соленоидный клапан DMV-VEF производства Dungs представляет собой компактную арматуру состоящую с встроенным фильтром, регулятором газовоздушной смеси, клапанами и реле давления, имеет следующие харарктеристики:
- Грязеуловитель: фильтр тонкой очитски, металлическая сетка (в DMV-VEF 425 только металлическая сетка).
- Электромагнитныйе клапаны до 500 мбар по DIN EN 161, класс A, группа 2.
- Высокочувствительная настройка соотношения газа и воздуха.
- Серворегулятор давления по DIN EN 88, класс A, группа 2, EN 12067-1.
- Высокий коэффициент расхода при низком перепаде давления.
- Соотношение V=0,75 : 1...3 : 1.
- Установка нуля N.
- Внешние импульсные трубопрводы.
- Помеха уровня N.
- Фланцевое соединение с трубной резьбой по ISO 7/1.
Необходимо применять специальный фильтр для предохранения отсечного электромагнитного клапана от загрязнения
|
|
|
|
Спецификация клапана |
Тип |
Макс. давление, мбар |
Rp |
Макс. мощность, ВА |
Макс. ток (при 230 В АС), А |
Продолжительность открытия, сек |
Вес, кг |
DMV-VEF 507/11 |
500 |
Rp 3/4 |
28 |
0,12 |
менее 1 |
2,5 |
DMV-VEF 512/11 |
500 |
Rp 1 - 1 1/4 |
50 |
0,37 |
менее 1 |
6,4 |
DMV-VEF 520/11 |
500 |
Rp 2 |
90 |
0,37 |
менее 1 |
7,4 |
DMV-VEF 525/11 |
500 |
Rp 2 |
110 |
0,46 |
менее 1 |
13,5 |

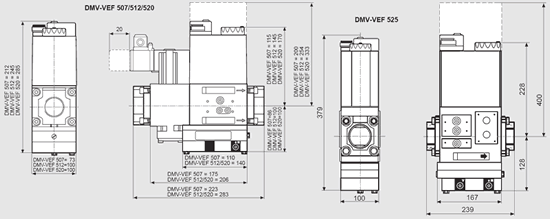

Тип |
Макс. давление, мбар |
DN |
Продолжительность открытия, сек |
А, мм |
B, мм |
С, мм |
D, мм |
E, мм |
F, мм |
Вес, кг |
DMV-VEF 5065/11 |
500 |
DN 65 |
менее 1 |
290 |
130 |
228 |
450 |
122 |
185 |
17,7 |
DMV-VEF 5080/11 |
500 |
DN 80 |
менее 1 |
310 |
170 |
280 |
510 |
196 |
200 |
28,7 |
|
|
Технические данные |
Макс. рабочее давление |
500 мбар (50 кПа) |
Вид давления |
PN 1 |
Среды |
Газы семейств 1, 2, 3 и прочие нейтральные газообразные среды. |
Реле давления |
Могут присоединяться типы GW A5, NB A2, UB A2 по DIN EN 1854 |
Электромагнитные клапаны V1, V2 |
Клапан по EN 161, класс A, группа 2, быстро открывающийся и закрывающийся |
Серворегулятор давления |
Регулятор с предварительно настроенным давлением, благодаря соединению клапана V1 после выключается герметичность системы, по DIN EN 88 класс A.
Регулятор состава газовоздушной смеси оснащен устройством для регулирования соотношения V и установки нуля, имеет соединение для подачи давления в топку. |
Температура окружающей среды |
от -15 °C до +70 °C (В установках сжиженного газа запрещается эксплуатация DMV-VEF ниже 0 °C. Применять исключительно для газообразного сжиженного газа, жидкие углеводороды разрушают уплотнительные материалы.) |
Диапазон значений соотношения V |
0,75 : 1...3 : 1 и другие соотношения настраиваются по специальному запросу. |
Установка нуля |
Возможна |
Грязеуловитель |
Встроенная металлическая сетка сечением 1 мм. фильтр с неориентпрованным положением волокон, фильтр тонкой очистки (двухслойный). Замена фильтра не требует демонтажа арматуры. (в DMV-VEF 425 только металлическая сетка) |
Соединения для измерения газа |
G 1/8 DIN ISO 228; на выходе и входе фланца, с обеих сторон на выходе фильтра, между V1 и V2 с обеих сторон посередине корпуса. (Монтаж реле давления может частично исключить монтаж соединения для измененич газа). |
Контроль давления на входе горелки |
Соединение на выходе клапана V2, реле давления может монтироваться сбоку на адаптер для DMV-VEF 507...520. |
Импульсные трубопроводы и перемычки |
DN: Фланец G3/4 по DIN ISO 228, может быть расположен с обеих сторон между V1 и V2.
Rp: Фланец G1/2 по DIN ISO 228, может быть расположен с обеих сторон между V1 и V2. |
Контроль давления на входе горелки (только для Rp) |
Соединение G 1/8 DIN ISO 228 для давления на входе горелки. Импульсные трубопроводы и перемычки должны быть из стали и иметь PN1.DN4.
Не допускается стекание конденсата из импульсных трубопроводов и перемычек в арматуру. Соблюдайте инструкции по эксплуатации и монтажу! |
Напряжение и частота питания |
~(AC) 50-60 Гц 230 В +15%...+10% |
Степень защиты |
IP 54 |
Продолжительность включения |
100% ED |
Электрическое соединение |
Штекерный разъем DIN EN 175 301-803. |
Подавление радиопомех |
Помеха уровня N |
|
|
|
|
|
|
|
|
|
|
|
|
|
