Характеристика и область применения
- Все виды топлива
- 1 и 2-х трубный режим работы
- 1 уровень давления
- Встроенный регулятор давления
- Сверление для нагр. картриджа (RSFH)
- Спец. пружина для применения в качестве транспортного или питательного насоса
Принцип действия
Из всасывающей линии (S) топливо поступает в шестеренчатый механизм, повышающий его давление. Поршень (V) и пружина регулятора поддерживают давление постоянным и равным значению настройки (Р1).
При 2-х трубном режиме работы излишки топлива возвращаются в бак по линии возврата (R). При 1-трубном режиме работы линия возврата (R) закрыта, а винт (А) отсутствует. Излишки топлива направляются в байпасную линию.
Продувка
При 2-х трубном режиме продувка не нужна. Через регулятор давления (Т) воздух уходит в обратную линию (R).
При 1-трубном режиме линия возврата (R) закрыта, а байпасный винт (А) отсутствует. Продувка осуществляется через штуцер линии давления (Р), либо через штуцер манометра (Р).
Техническая Информация
RSF/RSFH |
21 |
31 |
41 |
61 |
Н21 |
Н31 |
Н41 |
H61 |
Диапазон вязкости (в линии всасывания) сСт(мм2/с) |
2.5-450 |
Площадь / сечение фильтра см2/мкм |
105/350 |
- |
105/350 |
- |
Диапазон давления бар |
14-30 |
Заводские установки бар |
15 |
Макс. давление в линии всасывания / возврата бар |
4 |
Скорость вращения вала мин-1 |
1400-3600 |
Температура окружающей среды °С |
от-10 до+90 |
Температура топлива °С |
от-10 до+120 |
от-10 до+160 |
Температура хранения °С |
от -20 до +60 |
Вес кг |
4.7 |
5 |
Фланец / Вал |
EN225 |

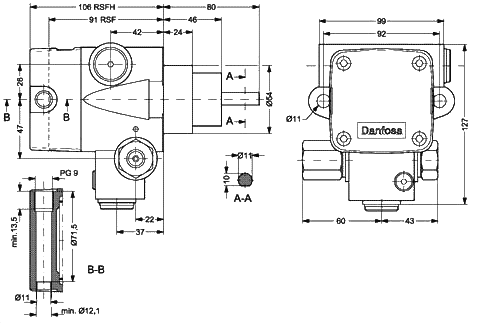

Габаритные размеры
RSF
| Код. |
Тип |
Запорная/отсечная функция |
Вращение |
Количество труб |
Тип топлива |
Макс давление при 4.3 сСт
(Бар) |
Макс. частота вращения вала
(мин-1) |
Производительность при номинальных параметрах
(л/ч) |
|
|
| 070H0304 |
RSF 21 L |
Запорная |
Против ч/с |
|
Все виды топлива |
30 |
3600 |
180 |
|
|
| 070H0305 |
RSF 31 L |
Запорная |
Против ч/с |
|
Все виды топлива |
30 |
3600 |
280 |
|
|
| 070H0306 |
RSF 41 L |
Запорная |
Против ч/с |
|
Все виды топлива |
30 |
3600 |
410 |
|
|
| 070H0307 |
RSF 61 L |
Запорная |
Против ч/с |
|
Все виды топлива |
30 |
3600 |
610 |
|
|
| 070H0320 |
RSF 21 R |
Запорная |
По ч/с |
|
Все виды топлива |
30 |
3600 |
180 |
|
|
| 070H0321 |
RSF 31 R |
Запорная |
По ч/с |
|
Все виды топлива |
30 |
3600 |
280 |
|
|
| 070H0322 |
RSF 41 R |
Запорная |
По ч/с |
|
Все виды топлива |
30 |
3600 |
410 |
|
|
| 070H0323 |
RSF 61 R |
Запорная |
По ч/с |
|
Все виды топлива |
30 |
3600 |
610 |
|
|
| 070H0332 |
RSF 21 L |
Нет |
Против ч/с |
|
Все виды топлива |
30 |
3600 |
180 |
|
|
| 070H0333 |
RSF 31 L |
Нет |
Против ч/с |
|
Все виды топлива |
30 |
3600 |
280 |
|
|
| 070H0334 |
RSF 41 L |
Нет |
Против ч/с |
|
Все виды топлива |
30 |
3600 |
410 |
|
|
| 070H0335 |
RSF 61 L |
Нет |
Против ч/с |
|
Все виды топлива |
30 |
3600 |
610 |
|
|
| 070H0336 |
RSF 21 R |
Нет |
По ч/с |
|
Все виды топлива |
30 |
3600 |
180 |
|
|
| 070H0337 |
RSF 31 R |
Нет |
По ч/с |
|
Все виды топлива |
30 |
3600 |
280 |
|
|
| 070H0338 |
RSF 41 R |
Нет |
По ч/с |
|
Все виды топлива |
30 |
3600 |
410 |
|
|
| 070H0339 |
RSF 61 R |
Нет |
По ч/с |
|
Все виды топлива |
30 |
3600 |
610 |
RSFH
| Код. |
Тип |
Запорная/отсечная функция |
Вращение |
Количество труб |
Тип топлива |
Макс давление при 4.3 сСт
(Бар) |
Макс. частота вращения вала
(мин-1) |
Производительность при номинальных параметрах
(л/ч) |
|
|
| 070H0312 |
RSFH 21 L |
Нет |
Против ч/с |
|
Все виды топлива |
30 |
3600 |
180 |
|
|
| 070H0313 |
RSFH 31 L |
Нет |
Против ч/с |
|
Все виды топлива |
30 |
3600 |
280 |
|
|
| 070H0314 |
RSFH 41 L |
Нет |
Против ч/с |
|
Все виды топлива |
30 |
3600 |
410 |
|
|
| 070H0315 |
RSFH 61 L |
Нет |
Против ч/с |
|
Все виды топлива |
30 |
3600 |
610 |
|
|
| 070H0328 |
RSFH 21 R |
Нет |
По ч/с |
|
Все виды топлива |
30 |
3600 |
180 |
|
|
| 070H0329 |
RSFH 31 R |
Нет |
По ч/с |
|
Все виды топлива |
30 |
3600 |
280 |
|
|
| 070H0330 |
RSFH 41 R |
Нет |
По ч/с |
|
Все виды топлива |
30 |
3600 |
410 |
|
|
| 070H0331 |
RSFH 61 R |
Нет |
По ч/с |
|
Все виды топлива |
30 |
3600 |
610 |
|
