Топливный насос Danfoss типа RSA. Размеры 28, 40, 60, 95, 125




RSA



Топливный насос с поршневым регулятором. Запорная функция, встроенный фильтр. RSA применяется для легких видов топлива и керосина.

Насосы RSA применяются для малых и средних бытовых горелок с расходом топлива до 255 л/ч. Имеют встроенный регулятор с запорной функцией и спец. пружину для применения в качестве транспортного или питательного насоса.






RSA

Характеристика и область применения

  • Легкие виды топлива и керосин
  • 1 и 2-х трубный режим работы
  • 1 уровень давления
  • Регулятор давления с запорной функцией
  • Кольцевой фильтр
  • Спец. пружина для применения в качестве транспортного или питательного насоса

Принцип действия

Из всасываещей линии (S) топливо посту­пает в шестеренчатый механизм, повыша­ющий его давление. Поршень и пружина регулятора поддерживают давление постоянным и равным значению настройки (Р1).

При 2-трубном режиме работы излишки топлива возвращаются в бак по линии возврата (R). При 1-трубном режиме работы линия возврата (R) закрыта, а винт (A) отсутствует. Излишки топлива направляются в байпасную линию .

При остановке насоса давление падает и пружина регулятора перемещает поршень, закрывая линию давления(Р), до полного прекращения подачи топлива.

Продувка
При 2-х трубном режиме продувка не нужна.
Через сужение (О) воздух уходит в линию возврата (R).
При 1-трубном режиме продувка осуществляется через штуцер манометра (Рn).
При 1-трубном режиме работы с топливным баком расположенном ниже уровня горелки запорную функцию следует отключить.
Для этого необходимо соединить линию форсунки со штуцером манометра (Рn) и закрыть линию давления (Р).
В данной системе в линию форсунки необходимо установить отсечной клапан.


Техническая Информация

RSA

Размер

28

40

60

95

125

Диапазон вязкости (в линии всасывания)

сСт(мм2/с)

1.3 - 75

Площадь / сечение фильтра

см2/мкм

75/150

170/150

Диапазон давления*

бар

5.5-15

5.5-21

Заводские установки

бар

7±1

10 ±1

Макс. давление в линии всасывания / возврата

бар

4

Скорость вращения вала

МИН-1

2400-3450

1400-3450

Макс. пусковой момент

Нм

0.20

0.22

0.24

0.30

0.35

Температура окружающей среды

°C

от -20 до +70

Температура хранения

°C

от -25 до +70

Температура топлива

°C

от-10 до+70

Вал



EN225

*Maкс. 12 бар при 1.3-1.8 сСт.

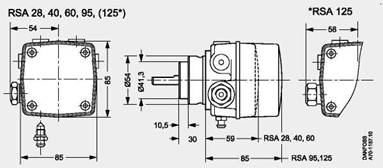

Габаритные размеры

RSA



Код. Тип  Запорная/отсечная функция  Вращение  Количество труб  Тип топлива  Макс давление при 4.3 сСт
(Бар)
Макс. частота вращения вала
(мин-1)
Производительность при номинальных параметрах
(л/ч)
070-3230 RSA 40 R Запорная По ч/с 1 Керосин/легкие виды топлива 21 3600 82
070-3232 RSA 40 R Запорная По ч/с 2 Керосин/легкие виды топлива 21 3600 82
070-3240 RSA 40 R Запорная По ч/с 1 Керосин/легкие виды топлива 21 3600 82
070-3242 RSA 40 R Запорная По ч/с 2 Керосин/легкие виды топлива 21 3600 82
070-3247 RSA 40 R Запорная По ч/с 1 Керосин/легкие виды топлива 21 3600 82
070-3249 RSA 40 R Запорная По ч/с 2 Керосин/легкие виды топлива 21 3600 82
070-3350 RSA 60 R Запорная По ч/с 1 Керосин/легкие виды топлива 21 3600 120
070-3352 RSA 60 R Запорная По ч/с 2 Керосин/легкие виды топлива 21 3600 120
070-3354 RSA 60 R Запорная По ч/с 1 Керосин/легкие виды топлива 21 3600 120
070-3360 RSA 60 R Запорная По ч/с 1 Керосин/легкие виды топлива 21 3600 120
070-3362 RSA 60 R Запорная По ч/с 2 Керосин/легкие виды топлива 21 3600 120
070-3400 RSA 125 R Запорная По ч/с 1 Керосин/легкие виды топлива 21 3600 255
070-3402 RSA 125 R Запорная По ч/с 2 Керосин/легкие виды топлива 21 3600 255
070-3410 RSA 125 R Запорная По ч/с 1 Керосин/легкие виды топлива 21 3600 255
070-3412 RSA 125 R Запорная По ч/с 2 Керосин/легкие виды топлива 21 3600 255
070-3470 RSA 95 R Запорная По ч/с 1 Керосин/легкие виды топлива 21 3600 180
070-3472 RSA 95 R Запорная По ч/с 2 Керосин/легкие виды топлива 21 3600 180
070-3480 RSA 95 R Запорная По ч/с 1 Керосин/легкие виды топлива 21 3600 180
070-3482 RSA 95 R Запорная По ч/с 2 Керосин/легкие виды топлива 21 3600 180
070-5332 RSA 28 R Запорная По ч/с 2 Керосин/легкие виды топлива 15 3600 50
070-5370 RSA 28 R Запорная По ч/с 1 Керосин/легкие виды топлива 15 3600 50
070-5372 RSA 28 R Запорная По ч/с 2 Керосин/легкие виды топлива 15 3600 50
070-5376 RSA 28 R Запорная По ч/с 1 Керосин/легкие виды топлива 15 3600 50
070-5380 RSA 28 R Запорная По ч/с 1 Керосин/легкие виды топлива 15 3600 50
070-5382 RSA 28 R Запорная По ч/с 2 Керосин/легкие виды топлива 15 3600 50
070L3230 RSA 40 L Запорная Против ч/с 1 Керосин/легкие виды топлива 21 3600 82
070L3232 RSA 40 L Запорная Против ч/с 2 Керосин/легкие виды топлива 21 3600 82
070L3240 RSA 40 L Запорная Против ч/с 1 Керосин/легкие виды топлива 21 3600 82
070L3242 RSA 40 L Запорная Против ч/с 2 Керосин/легкие виды топлива 21 3600 82
070L3244 RSA 40 L Запорная Против ч/с 1 Керосин/легкие виды топлива 21 3600 82
070L3249 RSA 40 L Запорная Против ч/с 2 Керосин/легкие виды топлива 21 3600 82
070L3350 RSA 60 L Запорная Против ч/с 1 Керосин/легкие виды топлива 21 3600 120
070L3352 RSA 60 L Запорная Против ч/с 2 Керосин/легкие виды топлива 21 3600 120
070L3356 RSA 60 L Запорная Против ч/с 2 Керосин/легкие виды топлива 21 3600 120
070L3360 RSA 60 L Запорная Против ч/с 1 Керосин/легкие виды топлива 21 3600 120
070L3362 RSA 60 L Запорная Против ч/с 2 Керосин/легкие виды топлива 21 3600 120
070L3366 RSA 60 L Запорная Против ч/с 1 Керосин/легкие виды топлива 21 3600 120
070L3400 RSA 125 L Запорная Против ч/с 1 Керосин/легкие виды топлива 21 3600 255
070L3402 RSA 125 L Запорная Против ч/с 2 Керосин/легкие виды топлива 21 3600 255
070L3410 RSA 125 L Запорная Против ч/с 1 Керосин/легкие виды топлива 21 3600 255
070L3412 RSA 125 L Запорная Против ч/с 2 Керосин/легкие виды топлива 21 3600 255
070L3422 RSA 125 L Запорная Против ч/с 2 Керосин/легкие виды топлива 21 3600 255
070L3470 RSA 95 L Запорная Против ч/с 1 Керосин/легкие виды топлива 21 3600 180
070L3472 RSA 95 L Запорная Против ч/с 2 Керосин/легкие виды топлива 21 3600 180
070L3474 RSA 95 L Запорная Против ч/с 1 Керосин/легкие виды топлива 21 3600 180
070L3480 RSA 95 L Запорная Против ч/с 1 Керосин/легкие виды топлива 21 3600 180
070L3482 RSA 95 L Запорная Против ч/с 2 Керосин/легкие виды топлива 21 3600 180
070L5332 RSA 28 L Запорная Против ч/с 2 Керосин/легкие виды топлива 15 3600 50
070L5370 RSA 28 L Запорная Против ч/с 1 Керосин/легкие виды топлива 15 3600 50
070L5372 RSA 28 L Запорная Против ч/с 2 Керосин/легкие виды топлива 15 3600 50
070L5380 RSA 28 L Запорная Против ч/с 1 Керосин/легкие виды топлива 15 3600 50
070L5382 RSA 28 L Запорная Против ч/с 2 Керосин/легкие виды топлива 15 3600 50
