Назначение
Топливные насосы серии KSV отвечают требованиям современного рынка по высокому качеству и степени надежности. Эти насосы можно использовать как для легких (2,5сСт), так и для тяжелых (до 400 сСт) видов топлива. Применяются в системах центрального теплоснабжения, промышленных горелках и установках непрерывного производства. Насос типа KSV также может использоваться, как перекачивающий насос в кольцевых схемах и системах подачи топлива. Для каждого значения давления существуют специальные пружины.
Насос данного типа может быть оснащен нагревательным картриджем (для подогрева самого насоса) O6,5 Х 42, 100Вт. Выпускаются в 2 стандартных версиях: от 6 до 25 бар и от 15 до 40 бар с производительностью:
- KSV 400: 400 л/ч
- KSV 630: 630 л/ч
- KSV 950: 950 л/ч
- KSV1100: 1100 л/ч
Параметры измерений: 2800 мин-1; 2.5 сСт; 15 бар
Конструкция
Все насосы серии KSV имеют одинаковые габаритные размеры. Основа шестеренчатого механизма - это зубчатое колесо (полумесяц) внутреннего зацепления с 7 зубьями, каждый из которых действует как маленький поршень. Поршневой регулятор поддерживает постоянное давление во всем рабочем диапазоне. Данная серия насосов предназначена для 2-трубной установки с возвратом топлива в бак. Для 1-трубного применения требуется установка внешней петли. Сальниковое уплотнение вала включает в себя графитовое кольцо, которое обеспечивает максимальную защиту от утечек топлива как при динамических, так и при статических нагрузках. Вал установлен на роликовых подшипниках.
Принцип действия

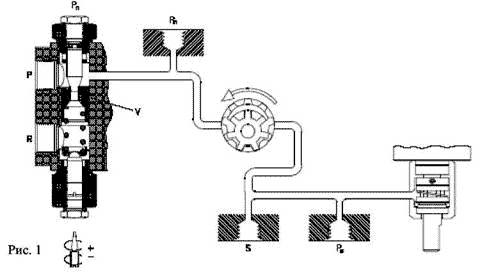

При включении насоса топливо входит во всасывающий канал (S) и поступает на вход шестеренчатого механизма (рис 1).
Шестеренчатый механизм перекачивает топливо в направлении выхода, одновременно повышая его давление. Это давление регулируется и поддерживается постоянным регулирующим клапаном (V) и пружиной. Количество подаваемого топлива определяется установками давления и сопротивлением в линии форсунки. Излишки топлива возвращаются в обратный канал(R).
Если насос должен перекачать больше топлива, чем может обеспечить шестеренчатый механизм, давление топлива падает ниже заданной величины. В этом случае рекомендуется:
- Понизить давление насоса
- Уменьшить размер форсунки
- Выбрать насос с большей производительностью.
- Технические характеристики
Тип KSV |
400 |
630 |
950 |
1100 |
Диапазон вязкости, мм2/с сСт |
2.5 - 450 |
Диапазон давления, 2 версии, бар |
6-25 |
15-40 |
6-25 |
15-40 |
6-25 |
15-40 |
6-25 |
15-40 |
Альтернативный диапазон давления со спец. пружинами, бар |
1.0-4.0/2.0-9.0 |
Скорость вращения, мин-1 |
1400-3600 |
Заводские установки, бар |
Минимальное давление |
Отклонение давления при работе и перезапуске, бар |
Макс 5% от установки |
Макс давление в линии подачи, бар |
4 |
Макс вакуум во всасывающей линии, бар |
Риск разделения воздух/газ 0.4 |
Номинальная производительность* , л/ч |
400 |
630 |
950 |
1100 |
Зависимость производительности/давление |
См.кривые производительности |
Макс средняя температура, °С |
160 (180 в спец версиях) |
Температура окр. среды, °С |
От-25до+160 |
Температура хранения, °С |
От-40до+160 |
*При 2800 мин-1 ; 2.5 сСт ; 15 бар

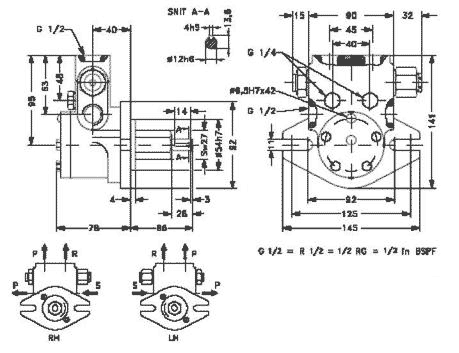

Размеры
Установка
Штамповка на насосе позволяет определить расположение различных штуцеров для левого и правого вращения (направление вращения определяется с торца вала). Внимание!
Насосы серии KSV для 2-х трубного применения.
Для однотрубного применения необходимо предварительно установить байпасную линию между штуцерами всасывающей и обратной линии.
На фронтальной части насоса находятся 2 измерительных штуцера (измерение вакуума и давления). См. рис. выше.
Перед запуском
Перед запуском насоса необходимо:
- Проверить направление вращения насоса
- Обеспечить наличие смазочного масла в насосе.
- Убедиться в герметичности соединений и труб во всасывающей линии.
- Открыть все клапаны во всасывающей линии для создания минимального разряжения при запуске.
- Открыть штуцер Р, запустить двигатель и продуть (удалить воздух) всасывающую линию и насос. Затем закрыть штуцер Р
- Установить манометр для настройки необходимого давления.
- Убедиться в том, что все клапаны находятся в положении нормальной работы и горелка работает нормально.
- Остановить насос, удалить манометр и перезапустить насос.
Коды заказа
Danfoss |
Кодовый номер |
Вращение |
Диапазон давления, бар |
Производительность, л/ч* |
KSV 400 |
070H2100 |
По часовой стрелке |
6-25 |
400 |
KSV 400 |
070H2000 |
По часовой стрелке |
15-40 |
400 |
KSV 400 |
070H2101 |
Против часовой стрелки |
6-25 |
400 |
KSV 400 |
070H2001 |
Против часовой стрелки |
15-40 |
400 |
KSV 630 |
070H2102 |
По часовой стрелке |
6-25 |
630 |
KSV 630 |
070H2002 |
По часовой стрелке |
15-40 |
630 |
KSV 630 |
070H2103 |
Против часовой стрелки |
6-25 |
630 |
KSV 630 |
070H2003 |
Против часовой стрелки |
15-40 |
630 |
KSV 950 |
070H2104 |
По часовой стрелке |
6-25 |
950 |
KSV 950 |
070H2004 |
По часовой стрелке |
15-40 |
950 |
KSV 950 |
070H2105 |
Против часовой стрелки |
6-25 |
950 |
KSV 950 |
070H2005 |
Против часовой стрелки |
15-40 |
950 |
KSV1100 |
070H2114 |
По часовой стрелке |
6-25 |
1100 |
KSV1100 |
070H2014 |
По часовой стрелке |
15-40 |
1100 |
KSV1100 |
070H2115 |
Против часовой стрелки |
6-25 |
1100 |
KSV 1100 |
070H2015 |
Против часовой стрелки |
15-40 |
1100 |
*При 2800 мин; 15бар;1,2°Е~2,5сСт;
Вспомогательное оборудование
Насосы серии KSV могут использоваться как подающие насосы, для этого необходимо заменить пружину давления. Пружины давления заказываются отдельно.
Нагревательный картридж
Диаметр |
Напряжение |
Мощность |
Длина кабеля |
Кодовый номер |
6,5 |
230 В |
125 Вт |
300 мм |
070H0002 |
6,5 |
230 В |
125 Вт |
600 мм |
070H0003 |
6,5 |
110В |
125 Вт |
450 мм |
070H0003 |
Пружины регулирования давления
1 - 4 бар |
070H0000 |
2 - 9 бар |
070H0001 |
Кабельное соединение
Винтовое кабельное соединение М 8 Х 1 |
070H0005 |
Таблица замен
|
Кодовый номер |
|
SAFAG |
Старый код |
Danfoss |
Новый код |
Давление, бар* |
Производи-
тельность, л/ч |
KSA400 |
071F2000 |
=> |
VBGRMMDC-3-S5030 |
070H4633 |
KSV 400 |
070H2100 |
6-25 |
400 |
KSA400 |
071F2000 |
=> |
VBGRMMDC-4-S5030 |
070H4634 |
KSV 400 |
070H2000 |
15-40 |
400 |
KSA400 |
071F2001 |
=> |
VBGRMMIC-3-S5030 |
070H4733 |
KSV 400 |
070H2101 |
6-25 |
400 |
KSA400 |
071F2001 |
=> |
VBGRMMIC-4-S5030 |
070H4734 |
KSV 400 |
070H2001 |
15-40 |
400 |
KSA 630 |
071F2002 |
=> |
VBGRPDC-3-S5030 |
070H4643 |
KSV 630 |
070H2102 |
6-25 |
630 |
KSA 630 |
071F2002 |
=> |
VBGRPDC-4-S5030 |
070H4644 |
KSV 630 |
070H2002 |
15-40 |
630 |
KSA 630 |
071F2003 |
=> |
VBGRPIC-3-S5030 |
070H4743 |
KSV 630 |
070H2103 |
6-25 |
630 |
KSA 630 |
071F2003 |
=> |
VBGRPIC-4-S5030 |
070H4744 |
KSV 630 |
070H2003 |
15-40 |
630 |
KSA 1000 |
071F2004 |
=> |
VBGRMDC-3-S5030 |
070H4663 |
KSV 950 |
070H2104 |
6-25 |
950 |
KSA 1000 |
071F2004 |
=> |
VBGRMDC-4-S5030 |
070H4664 |
KSV 950 |
070H2004 |
15-40 |
950 |
KSA 1000 |
071F2005 |
=> |
VBGRMIC-3-S5030 |
070H4763 |
KSV 950 |
070H2105 |
6-25 |
950 |
KSA 1000 |
071F2005 |
=> |
VBGRMIC-4-S5030 |
070H4764 |
KSV 950 |
070H2005 |
15-40 |
950 |
KSA 1000 |
071F2004 |
=> |
VBGRGDC-3-S5030 |
070H4693 |
KSV 1100 |
070H2114 |
6-25 |
1100 |
KSA 1000 |
071F2004 |
=> |
VBGRGDC-4-S5030 |
070H4694 |
KSV 1100 |
070H2014 |
15-40 |
1100 |
KSA 1000 |
071F2005 |
=> |
VBGRGIC-3-S5030 |
070H4793 |
KSV 1100 |
070H2115 |
6-25 |
1100 |
KSA 1000 |
071F2005 |
=> |
VBGRGIC-4-S5030 |
070H4794 |
KSV 1100 |
070H2015 |
15-40 |
1100 |
* Если диапазон давлений не указан следует выбрать 15-40 бар
|
|
