Характеристика и область применения
- Все виды топлива
- 1 и 2-х трубный режимы работы
- 1 уровень давления
- Встроенный регулятор давления
- 4 альтернативных диапазона давления
- Сверление для нагревательного картриджа
Принцип действия

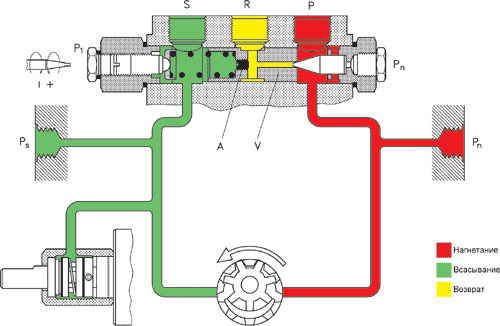

Из всасывающей линии (S) топливо поступает в шестеренчатый механизм, повышающий его давление. Поршень (V) и пружина регулятора поддерживают давление постоянным и равным значению настройки (Р1).
Излишки топлива через поршень направляются в линию возврата (R).
Переход к 1-трубному режиму работы
Переход насосов KSN к 1-трубному режиму работы осуществляется удалением байпасного винта (A) из поршня (V) регулятора и закрыванием обратной линии заглушкой.
Техническая Информация
KSN |
Размер |
25-160 |
300-600 |
1000-2000 |
Диапазон вязкости (в линии всасывания) |
сСт(мм2/с) |
2.5 - 450 |
Диапазон давления |
бар |
15-40 |
Альтернативные диапазоны давления |
бар |
0.5-1 .5/1-4/2-9/6-25 |
Заводские установки |
бар |
Мин. давление |
Макс. давление в линии всасывания / возврата |
бар |
4 |
Скорость вращения вала |
МИН"1 |
1400-3450 |
1400-1700 |
Вес |
кг |
2.8 |
3.8 |
8.6 |
Температура окружающей среды |
°C |
от-10 до+90 |
Температура хранения |
°C |
от -20 до +60 |
Температура топлива |
°С |
Макс. 180 |
Габаритные размеры
Тип |
Размер |
a1 |
a2 |
аЗ |
Ы |
a1 |
a2 |
сЗ |
c4 |
c5 |
сб |
c7 |
KSN |
25 - 160 |
35.5 |
20 |
33 |
51 |
41.5 |
14 |
16 |
40 |
20 |
55.5 |
76 |
KSN |
150- 600 |
39.5 |
30 |
38 |
70 |
55.5 |
14 |
16 |
40 |
20 |
69.5 |
76 |
KSN |
1000-2000 |
48.5 |
38 |
45 |
96 |
71.5 |
15 |
18 |
77 |
29 |
86.5 |
124 |
Тип |
Размер |
с8 |
d1 |
sw/e |
d2 |
d3 |
d4 |
e1 |
f1 |
f2 |
f3 |
f4 |
f5 |
KSN |
25- 160 |
131.5 |
12 |
27/31.2 |
54 |
80 |
5.6 |
R 3 |
165 |
32 |
116 |
17 |
25.5 |
KSN |
150- 600 |
145.5 |
12 |
27/31.2 |
54 |
80 |
7.5 |
R 1/2" |
165 |
32 |
116 |
17 |
23 |
KSN |
1000-2000 |
210.5 |
18 |
46/53.1 |
60 |
100 |
10 |
R 3/4" |
194 |
26,5 |
150 |
17,5 |
25 |
Тип |
Размер |
re |
f7 |
g1 |
g2 |
дз |
h1 |
h2 |
L1 |
L2 |
KSN |
25- 160 |
32.5 |
92 |
40 |
27 |
67 |
11 |
10.5 |
18 |
9 |
KSN |
150- 600 |
35 |
92 |
45 |
27 |
72 |
11 |
16 |
22 |
12 |
KSN |
1000-2000 |
50 |
120 |
65 |
40 |
105 |
13 |
18.5 |
30 |
20 |
Все насосы имеют спереди соединения G 1/4" для вакууметр и манометра.
| Код. |
Тип |
Запорная/отсечная функция |
Вращение |
Количество труб |
Тип топлива |
Макс давление при 4.3 сСт
(Бар) |
Макс. частота вращения вала
(мин-1) |
Производительность при номинальных параметрах
(л/ч) |
|
|
| 070H1050 |
KSN 80 R |
Нет |
По ч/с |
|
Все виды топлива |
40 |
3450 |
80 |
|
|
| 070H1052 |
KSN 45 L |
Нет |
Против ч/с |
|
Все виды топлива |
40 |
3450 |
50 |
|
|
| 070H1053 |
KSN 80 L |
Нет |
Против ч/с |
|
Все виды топлива |
40 |
3450 |
80 |
|
|
| 070H1054 |
KSN 120 R |
Нет |
По ч/с |
|
Все виды топлива |
40 |
3450 |
120 |
|
|
| 070H1055 |
KSN 120 L |
Нет |
Против ч/с |
|
Все виды топлива |
40 |
3450 |
120 |
|
|
| 070H1057 |
KSN 160 R |
Нет |
По ч/с |
|
Все виды топлива |
40 |
3450 |
160 |
|
|
| 070H1058 |
KSN 45 R |
Нет |
По ч/с |
|
Все виды топлива |
40 |
3450 |
50 |
|
|
| 070H1059 |
KSN 160 R |
Нет |
По ч/с |
|
Все виды топлива |
40 |
3450 |
170 |
|
|
| 070H1060 |
KSN 160 R |
Нет |
По ч/с |
|
Все виды топлива |
40 |
3450 |
170 |
|
|
| 070H1061 |
KSN 160 R |
Нет |
По ч/с |
|
Все виды топлива |
40 |
3450 |
170 |
|
|
| 070H1063 |
KSN 300 R |
Нет |
По ч/с |
|
Все виды топлива |
40 |
3450 |
300 |
|
|
| 070H1065 |
KSN 450 R |
Нет |
По ч/с |
|
Все виды топлива |
40 |
3450 |
450 |
|
|
| 070H1067 |
KSN 600 R |
Нет |
По ч/с |
|
Все виды топлива |
40 |
3450 |
600 |
|
|
| 070H1068 |
KSN 600 L |
Нет |
Против ч/с |
|
Все виды топлива |
40 |
3450 |
600 |
|
|
| 070H1069 |
KSN 300 L |
Нет |
Против ч/с |
|
Все виды топлива |
40 |
3450 |
300 |
|
|
| 070H1071 |
KSN 450 L |
Нет |
Против ч/с |
|
Все виды топлива |
40 |
3450 |
450 |
|
|
| 070H1073 |
KSN 225 L |
Нет |
Против ч/с |
|
Все виды топлива |
40 |
3450 |
225 |
|
|
| 070H1074 |
KSN 600 R |
Нет |
По ч/с |
|
Все виды топлива |
40 |
3450 |
600 |
|
|
| 070H1075 |
KSN 150 L |
Нет |
Против ч/с |
|
Все виды топлива |
40 |
3450 |
160 |
|
|
| 070H1076 |
KSN 300 R |
Нет |
По ч/с |
|
Все виды топлива |
40 |
3450 |
300 |
|
|
| 070H1077 |
KSN 300 L |
Нет |
Против ч/с |
|
Все виды топлива |
40 |
3450 |
300 |
|
|
| 070H1078 |
KSN 450 L |
Нет |
Против ч/с |
|
Все виды топлива |
40 |
3450 |
450 |
|
|
| 070H1079 |
KSN 1000 R |
Нет |
По ч/с |
|
Все виды топлива |
40 |
1700 |
1000 |
|
|
| 070H1080 |
KSN 1000 R |
Нет |
По ч/с |
|
Все виды топлива |
40 |
1700 |
1000 |
|
|
| 070H1081 |
KSN 1500 R |
Нет |
По ч/с |
|
Все виды топлива |
40 |
1700 |
1500 |
|
|
| 070H1082 |
KSN 1000 L |
Нет |
Против ч/с |
|
Все виды топлива |
40 |
1700 |
1000 |
|
|
| 070H1107 |
KSN 1500 L |
Нет |
Против ч/с |
|
Все виды топлива |
40 |
1700 |
1500 |
|
|
| 070H1108 |
KSN 2000 R |
Нет |
По ч/с |
|
Все виды топлива |
40 |
1700 |
2000 |
|
|
| 070H1109 |
KSN 2000 L |
Нет |
Против ч/с |
|
Все виды топлива |
40 |
1700 |
2000 |
|
|
| 070H1114 |
KSN 25 R |
Нет |
По ч/с |
|
Все виды топлива |
40 |
3450 |
30 |
|
|
| 070H1115 |
KSN 80 R |
Нет |
По ч/с |
|
Все виды топлива |
40 |
3450 |
80 |
|
|
| 070H1116 |
KSN 120 R |
Нет |
По ч/с |
|
Все виды топлива |
40 |
3450 |
120 |
|
|
| 070H1117 |
KSN 120 R |
Нет |
По ч/с |
|
Все виды топлива |
40 |
3450 |
120 |
|
|
| 070H1118 |
KSN 450 R |
Нет |
По ч/с |
|
Все виды топлива |
40 |
3450 |
450 |
|
|
| 070H1119 |
KSN 45 R |
Нет |
По ч/с |
|
Все виды топлива |
40 |
3450 |
50 |
|
|
| 070H1120 |
KSN 120 L |
Нет |
Против ч/с |
|
Все виды топлива |
40 |
3450 |
120 |
|
|
| 070H1122 |
KSN 160 L |
Нет |
Против ч/с |
|
Все виды топлива |
40 |
3450 |
160 |
|
