Топливный насос Danfoss типа BFP 53. Размеры 6, 8, 11, 13



bfp53



Компактный насос с 2 диапазонами давления. 2 поршневых регулятора, отбор давления, кольцевой фильтр и настройка давления сбоку.

Насосы BFP 53 (6, 8, 11, 13) применяются в больших и средних 2-х уровневых бытовых горелках с расходом топлива до 130 л/ч.






bfp 53

Характеристика и область применения

  • Легкие виды топлива и керосин
  • 1 и 2-х трубный режим работы
  • 2 уровня давления
  • Отбор давления для гидравлического привода воздушной заслонки
  • 2 встроенных регулятора давления
  • Э/м отсечной клапан
  • Кольцевой фильтр

Принцип действия

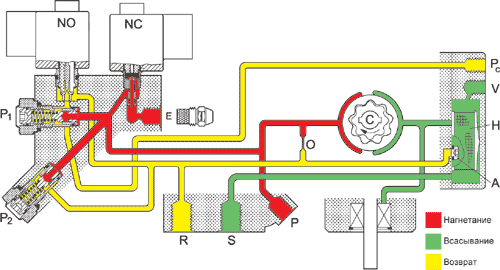

Из всасывающей линии(S), через фильтр (H) топливо поступает в шестеренчатый механизм, повышающий его давление. Регулятор 1 уровня поддерживает его постоянным и равным значению настройки (P1).

При подаче напряжения на NC-клапан, он открывается и топливо поступает к форсунке.

При подаче напряжения на NO-клапан, он закрывается и отключает регулятор Р1. Давление повышается до уровня настройки (Р2).

Отбор давления (РС) используется для гидравлического привода воздушной заслонки горелочного устройства. При уровне давления 1 давление РС равно давлению возврата. При уровне давления 2 давление РС равно давлению настройки (Р2). При 2-х трубном режиме излишки топлива возвращаются в бак по линии возврата(R). При однотрубном режиме линия возврата (R) закрыта, а на винте (А) установлена байпасная шайба (подкова). Излишки топлива направляются в байпасную линию.

Отсечная функция, э/м клапан
При остановке горелки подача напряжения на клапаны прекращается. NO-клапан открывается, а NC-клапан закрывается, прекращая подачу топлива к форсунке.

Продувка
При 2-х трубном режиме продувка не нужна. Через сужение(О) воздух уходит в линию возврата (R).
При однотрубном режиме продувка осуществляется через штуцер линии форсунки (Е), либо через штуцер манометра (Р).


Техническая Информация

BFP 53

6

8

11

13

Диапазон вязкости ( в линии всасывания) сСт(мм2/с)

(1.3)1.8-12.0

Площадь / сечение фильтра см2/мкм

13/200

Диапазон давления* (уровень 1) бар

7-15

Диапазон давления* (уровень 2 ) бар

12-25

Заводские установки уровень 1/ уровень 2 бар

10/13 ±1

Макс. давление в линии всасывания / возврата бар

2

Скорость вращения вала мин-1

2400-3450

2400-2850

Макс, пусковой момент Нм

0.14

0.23

0.24

0.25

Температура окружающей среды / транспортировки °C

от -20 до +60

Температура топлива °С

от 0 до +60

Мощность, потребляемая катушкой Вт

9

Номинальное напряжение (другие напряжения по заказу)

230 В, 50 Гц

Степень защиты катушки

IP 40

Вал

EN 225

* Макс. 12 бар при 1.3 сСт.

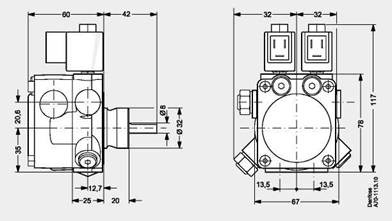

Габаритные размеры

bfp53


Код. Тип  Запорная/отсечная функция  Вращение  Количество труб  Тип топлива  Макс давление при 4.3 сСт
(Бар) 		 Макс. частота вращения вала
(мин-1) 		 Производительность при номинальных параметрах
(л/ч)
071N6213 BFP 53 L6 Отсечная Против ч/с 2 Керосин/легкие виды топлива 15 3450 60
071N6216 BFP 53 L11 Отсечная Против ч/с 2 Керосин/легкие виды топлива 15 3450 110
071N6228 BFP 53 R6 Отсечная По ч/с 2 Керосин/легкие виды топлива 15 3450 60
071N6229 BFP 53 L8 Отсечная Против ч/с 2 Керосин/легкие виды топлива 15 3450 80
071N6230 BFP 53 R8 Отсечная По ч/с 2 Керосин/легкие виды топлива 15 3450 80
071N6231 BFP 53 R11 Отсечная По ч/с 2 Керосин/легкие виды топлива 15 3450 110
071N6232 BFP 53 L13 Отсечная Против ч/с 2 Керосин/легкие виды топлива 15 2850 130
071N6233 BFP 53 R13 Отсечная По ч/с 2 Керосин/легкие виды топлива 15 2850 130
