Топливный насос Danfoss типа BFP 52. Размеры 6, 8, 11, 13



bfp51



Компактный насос с 2 диапазонами давления. 2 регулятора, фильтр и отсечной клапан линии форсунки.

Насосы BFP 52 (6, 8, 11, 13) применяются в больших и средних 2-х уровневых бытовых горелках с расходом топлива до 130 л/ч.






Характеристика и область применения

  • Легкие виды топлива
  • 1 и 2-х трубный режимы работы
  • 2 уровня давления
  • 2 встроенных регулятора давления
  • Э/м отсечной клапан
  • Кольцевой фильтр

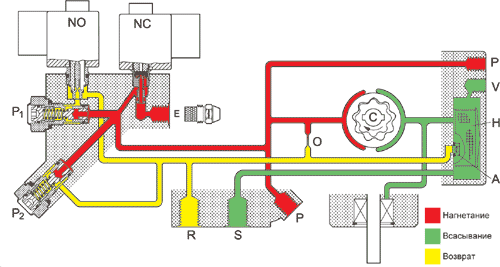

Принцип действия

Из всасывающей линии (S), через фильтр (H) топливо поступает в шестеренчатый механизм, повышающий его давление. Регулятор 1 уровня поддерживает его постоянным и равным значению настройки (Р1).

При подаче напряжения на NC-клапан, он открывается и топливо поступает к форсунке.

При подаче напряжения на NO-клапан, он закрывается и отключает регулятор Р1. Давление повышается до уровня настройки (Р2).

При 2-х трубном режиме излишки топлива возвращаются в бак по линии возврата(R). При однотрубном режиме линия возврата (R), а на винте (А) установлена байпасная шайба (подкова). Излишки топлива направляются в байпасную линию .

Отсечная функция, э/м клапан
При остановке горелки подача напряжения на клапаны прекращается. NO-клапан открывается, а NC-клапан закрывается, прекра­щая подачу топлива к форсунке.

Продувка
При 2-х трубном режиме продувка не нужна. Через сужение (О) воздух уходит в линию возврата (R).
При однотрубном режиме продувка осуществляется через штуцер линии форсунки (Е), либо через штуцер манометра (Р).


Техническая Информация

BFP 52

6

8

11

13

Диапазон вязкости (в линии всасывания) сСт(мм2/с)

(1.3)1.8-12.0

Площадь / сечение фильтра см2/мкм

13/200

Диапазон давления* (уровень 1) бар

7-15

Диапазон давления* (уровень 2) бар

12-25

Заводские установки уровень 1/ уровень 2 бар

10/13 ±1

Макс. давление в линии всасывания / возврата бар

2

Скорость вращения вала мин-1

2400-3450

2400-2850

Макс, пусковой момент Нм

0.14

0.23

0.24

0.25

Температура окружающей среды / транспортировки °C

от -20 до +60

Температура топлива °С

от 0 до +60

Мощность, потребляемая катушкой Вт

9

Номинальное напряжение (другие напряжения по заказу)

230 В, 50 Гц

Степень защиты катушки

IP 40

Вал

EN 225

* Макс. 12 бар при 1.3 сСт.

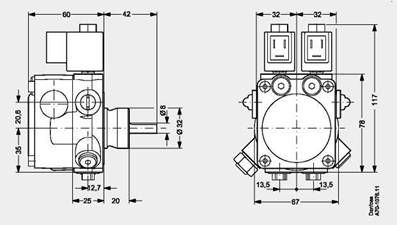

Габаритные размеры

bfp 52

Код. Тип  Запорная/отсечная функция  Вращение  Количество труб  Тип топлива  Макс давление при 4.3 сСт
(Бар) 		 Макс. частота вращения вала
(мин-1) 		 Производительность при номинальных параметрах
(л/ч)
071N2201 BFP 52E L3 Отсечная Против ч/с 2 Легкие виды топлива 15 3450 24
071N2202 BFP 52E L5 Отсечная Против ч/с 2 Легкие виды топлива 15 3450 42
071N2203 BFP 52E R3 Отсечная По ч/с 2 Легкие виды топлива 15 3450 24
071N2204 BFP 52E R5 Отсечная По ч/с 2 Легкие виды топлива 15 3450 42
071N6206 BFP 52 L6 Отсечная Против ч/с 2 Керосин/легкие виды топлива 15 3450 60
071N6207 BFP 52 L8 Отсечная Против ч/с 2 Керосин/легкие виды топлива 15 3450 80
071N6208 BFP 52 R8 Отсечная По ч/с 2 Керосин/легкие виды топлива 15 3450 80
071N6209 BFP 52 L11 Отсечная Против ч/с 2 Керосин/легкие виды топлива 15 3450 110
071N6210 BFP 52 R11 Отсечная По ч/с 2 Керосин/легкие виды топлива 15 3450 110
071N6211 BFP 52 L13 Отсечная Против ч/с 2 Керосин/легкие виды топлива 15 2850 130
071N6212 BFP 52 R13 Отсечная По ч/с 2 Керосин/легкие виды топлива 15 2850 130
071N6227 BFP 52 R6 Отсечная По ч/с 2 Керосин/легкие виды топлива 15 3450 60
