Топливный насос Danfoss типа BFP 51. Размеры 6, 8, 11, 13






Компактный насос с 2 диапазонами давления. 2 поршневых регулятора, кольцевой фильтр, настройка давления сбоку.

Насосы BFP51(6,8,11,13) применяются в средних и больших 2-х уровневых быто­вых горелках с расходом до 130 л/ч








Характеристика и область применения

  • Легкие виды топлива и керосин
  • 1 и 2-х трубные режимы работы
  • 2 уровня давления
  • 2 встроеннных регулятора давления
  • Кольцевой фильтр

Принцип действия

Из всасывающей линии(S),через фильтр (H) топливо поступает в шестеренчатый механизм, повышающий его давление. Регулятор 1 уровня поддерживает его постоянным и равным значению настройки (Р1). При подаче напряжения на NO-клапан (нормально открытый) он закрывается и отключает регулятор Р1. Давление повышается до значения настройки Р2.

При 2-х трубном режиме излишки топлива возвращаются в бак по линии возврата (R). При однотрубном режиме линия возврата (R) закрыта, а на винте (А) установлена байпасная шайба (подкова). Излишки топлива направляются в байпасную линию.

Отсечная функция
Насос BFP 51 не имеет отсечного клапана. В системах с таким насосом отсечной клапан устанавливается в линию форсунки отдельно.

Продувка
При 2-х трубном режиме продувка не нужна. Через сужение (О) воздух уходит в линию возврата (R).
При однотрубном режиме продувка осуществляется через штуцер линии форсунки(Е), либо через штуцер манометра(Р).


Техническая Информация

BFP 51

6

8

11

13

Диапазон давления (в линии всасывания) сСт (мм2/с)

(1.3)1.8-12.0

Площадь / сечение фильтра см2/мкм

13/200

Диапазон давления* (уровень 1) бар

7-15

Диапазон давление* (уровень 2) бар

12-25

Заводские установки уровень 1/ уровень 2 бар

10/13 ±1

Макс. давление в линии всасывания / возврата бар

2

Скорость вращения вала мин-1

2400-3450

2400-2850

Макс, пусковой момент Нм

0.14

0.23

0.24

0.25

Температура окружающей среды / транспортировки °C

от -20 до +60

Температупа топлива °С

от 0 до +60

Мощность, потребляемая катушкой Вт

9

Номинальное напряжение (другие напряжения по заказу)

230 В, 50 Гц

Степень защиты катушки

IP 40

Вал

EN 225

* Макс. 12 бар при 1.3 сСт.

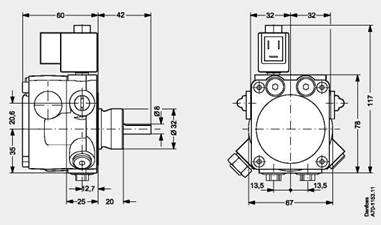

Габаритные размеры

bfp51

Код. Тип  Запорная/отсечная функция  Вращение  Количество труб  Тип топлива  Макс давление при 4.3 сСт
(Бар)  		Макс. частота вращения вала
(мин-1)  		Производительность при номинальных параметрах
(л/ч)
071N6204 BFP 51 L6 Нет Против ч/с 2 Керосин/легкие виды топлива 15 3450 60
071N6205 BFP 51 L11 Нет Против ч/с 2 Керосин/легкие виды топлива 15 3450 110
071N6221 BFP 51 R6 Нет По ч/с 2 Керосин/легкие виды топлива 15 3450 60
071N6222 BFP 51 L8 Нет Против ч/с 2 Керосин/легкие виды топлива 15 3450 80
071N6223 BFP 51 R8 Нет По ч/с 2 Керосин/легкие виды топлива 15 3450 80
071N6224 BFP 51 R11 Нет По ч/с 2 Керосин/легкие виды топлива 15 3450 110
071N6225 BFP 51 L13 Нет Против ч/с 2 Керосин/легкие виды топлива 15 2850 130
071N6226 BFP 51 R13 Нет По ч/с 2 Керосин/легкие виды топлива 15 2850 130
