Топливный насос Danfoss типа BFP 41. Размеры 3 и 5






Компактный насос в стандартном корпусе с NC (нормально закрытым) соленоидным клапаном расположенным сбоку. Мембранный регулятор, кольцевой фильтр и настройка давления.

Насосы BFP 41(3, 5) применяются в малых и средних бытовых горелках с расходом топлива до 42 л/ч.








Характеристика и область применения

  • Легкие виды топлива и керосин
  • 1 и 2-х трубные режимы работы
  • 1 уровень давления
  • Встроенный регулятор давления
  • Э/м отсечной клапан
  • Кассетный фильтр

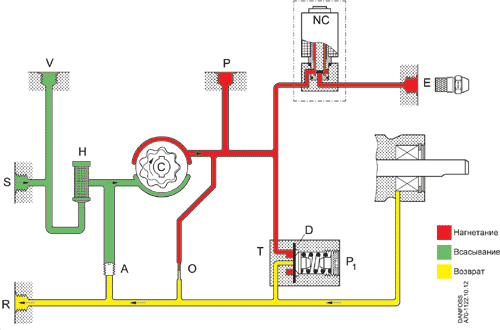

Принцип действия

Из всасывающей линии(S), через фильтр (H) топливо поступает в шестеренчатый механизм, повышающий его давление. При подаче напряжения на NC-клапан (нормально закрытый) он открывается и топливо подается в линию форсунки(Е).

Благодаря диафрагме (D) регулятора (Т) давление поддерживается постоянным и равным значению настройки (Р1).

При 2-х трубном режиме излишки топлива возвращаются в бак по линии возврата(R). При однотрубном режиме линия возврата (R) закрыта, а винт А отсутствует. Излишки топлива направляются в байпасную линию (см. рисунок ниже).

Отсечная функция, э/м клапан
При остановке горелки подача напряжения на NC-клапан прекращается, он закрывается, прекращая подачу топлива к форсунке.

Продувка
При 2-х трубном режиме продувка не нужна. Через сужение (О) воздух уходит в линию возврата (R).
При однотрубном режиме продувка осуществляется через штуцер линии фор­сунки (Е), либо через штуцер манометра (Р).


Техническая Информация

BFP 41

3

5

Диапазон вязкости (в линии всасывания) cСт (мм2/с)

(1.3)1.8-12.0

Площадь / сечение фильтра см2/мкм

11/200

Диапазон давления* бар

7-20

Заводские установки бар

10 ±1

Макс. давление в линии всасывания / возврата бар

2

Скорость вращения вала мин-1

2400-3450

1400-3450

Макс, пусковой момент Нм

0.1

0.12

Температура окружающей среды / транспортировки °C

от -20 до +70

Температура топлива °С

от 0 до +70

Мощность, потребляемая катушкой Вт

9

Номинальное напряжение (другие напряжения по заказу)

220/240В, 50/60 Гц

Степень защиты катушки

IP 40

Вал

EN 225

* Макс. 12 бар при 1.3 сСт.


Габаритные размеры

Код. Тип  Запорная/отсечная функция  Вращение  Количество труб  Тип топлива  Макс давление при 4.3 сСт
(Бар) 		 Макс. частота вращения вала
(мин-1) 		 Производительность при номинальных параметрах
(л/ч)
071N0160 BFP 41 L3 Отсечная Против ч/с 1 Легкие виды топлива 20 3450 24
071N0174 BFP 41 L3 Отсечная Против ч/с 2 Легкие виды топлива 20 3450 24
071N1213 BFP 41 L3 Отсечная Против ч/с 1 Керосин/легкие виды топлива 20 3450 24
