Характеристика и область применения
- Легкие виды топлива и керосин
- 1 и 2-х трубные режимы работы
- Горелки с 2 форсунками
- Встроенный регулятор давления
- Э/м отсечной клапан
- Кольцевой фильтр
Принцип действия

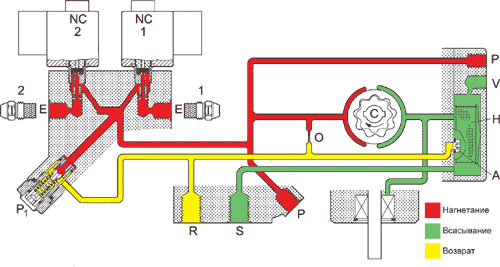

Из всасывающей линии(S), через фильтр (Н) топливо поступает в шестеренчатый механизм, повышающий его давление. Регулятор поддерживает его постоянным и равным значению настройки (Р1). При подаче напряжения на клапан NC-1 он открывается и топливо подается к форсунке 1.
При подаче напряжения на клапан NC-2 он открывается и топливо подается к форсунке 2.
При 2-х трубном режиме излишки топлива возвращаются в бак по линии возврата (R). При 1-трубном режиме линия возврата(R) закрыта, на винте (А) установлена байпас-ная шайба (подкова). Излишки топлива направляются в байпасную линию.
Отсечная функция, э/м клапан
При остановке горелки подача напряжения на NC-клапаны (нормально закрыт) прекращается, они закрываются, прекращая подачу топлива к форсункам.
Продувка
При 2-х трубном режиме продувка не нужна. Через сужение (О) воздух уходит в линию возврата(R).
При однотрубном режиме продувка осуществляется через штуцер линии форсунки(Е), либо через штуцер манометра (Р)
Техническая Информация
BFP12 |
8 |
11 |
13 |
Диапазон вязкости (в линии всасывания) сСт (мм2/с) |
(1.3)1.8-12.0 |
Площадь / сечение фильтра см2/мкм |
13/200 |
Диапазон давления* бар |
7-20 |
Заводские установки бар |
10 ±1 |
Макс. давление в линии всасывания / возврата бар |
2 |
Скорость вращения вала мин-1 |
2400-3450 |
2400-2850 |
Макс, пусковой момент Нм |
0.23 |
0.24 |
0.25 |
Температура окружающей среды / траспортировки °C |
от -20 до +60 |
Температура топлива °С |
от 0 до +60 |
Мощность, потребляемая катушкой Вт |
9 |
Номинальное напряжение (другие напряжения по заказу) |
230 В, 50 Гц |
Степень защиты катушки |
IP 40 |
Вал |
EN 225 |
*Макс 12 бар при 1,3 сСт

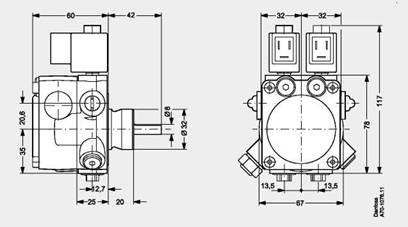

Габаритные размеры
| Код. |
Тип |
Запорная/отсечная функция |
Вращение |
Количество труб |
Тип топлива |
Макс давление при 4.3 сСт
(Бар) |
Макс. частота вращения вала
(мин-1) |
Производительность при номинальных параметрах
(л/ч) |
|
|
| 071N6201 |
BFP 12 L8 |
Отсечная |
Против ч/с |
2 |
Керосин/легкие виды топлива |
20 |
3450 |
80 |
|
|
| 071N6202 |
BFP 12 L11 |
Отсечная |
Против ч/с |
2 |
Керосин/легкие виды топлива |
20 |
3450 |
110 |
|
|
| 071N6203 |
BFP 12 L13 |
Отсечная |
Против ч/с |
2 |
Керосин/легкие виды топлива |
20 |
2850 |
130 |
|
|
| 071N6214 |
BFP 12 R11 |
Отсечная |
По ч/с |
2 |
Керосин/легкие виды топлива |
20 |
3450 |
110 |
|
|
| 071N6217 |
BFP 12 L6 |
Отсечная |
Против ч/с |
2 |
Керосин/легкие виды топлива |
20 |
3450 |
60 |
|
|
| 071N6218 |
BFP 12 R6 |
Отсечная |
По ч/с |
2 |
Керосин/легкие виды топлива |
20 |
3450 |
60 |
|
|
| 071N6219 |
BFP 12 R8 |
Отсечная |
По ч/с |
2 |
Керосин/легкие виды топлива |
20 |
3450 |
80 |
|
|
| 071N6220 |
BFP 12 R13 |
Отсечная |
По ч/с |
2 |
Керосин/легкие виды топлива |
20 |
2850 |
130 |
|
