Характеристика и область применения
- Легкие виды топлива и керосин
- 1 и 2-х трубные режимы работы
- 1 уровень давления
- Встроенный регулятор давления
- Э/м отсечной клапан (BFP 11)
- Кольцевой фильтр

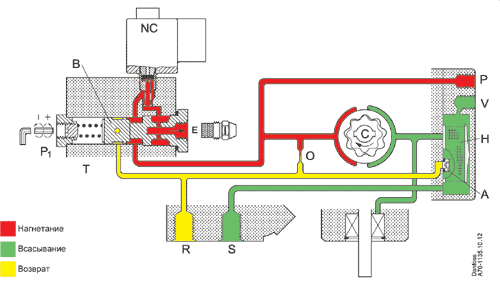

Принцип действия
Из всасывающей линии (S), через фильтр (Н) топливо поступает в шестеренчатый механизм, повышающий его давление. При подаче напряжения на NC-клапан (нормально закрытый) он открывается и топливо подается на форсунку (Е). Поршень (В) регулятора (Т) поддерживает давление постоянным и равным значению настройки (Р1).
При 2-х трубном режиме излишки топлива возвращаются в бак по линии возврата (R). При однотрубном режиме линия возврата (R) закрыта, а на винте (А) установлена байпасная шайба (подкова). Излишки топлива направляются в байпасную линию.
Отсечная функция, э/м клапан (BFP 11)
При остановке горелки подача напряжения на NC-клапан прекращается, он закрываетс прекращая подачу топлива к форсунке. Насос BFP 10 не имеет э/м клапана. В системах с таким насосом отсечной клапа устанавливается в линию форунки отдельно.
Продувка
При 2-х трубном режиме продувка не нужна Через сужение (О) воздух уходит в линию возврата (R).
При однотрубном режиме продувка осуществляется через штуцер линии форсунки (Е), либо через штуцер манометра (Р).
Техническая Информация
BFP10/11 |
8 |
11 |
13 |
Диапазон вязкости (в линии всасывания) сСт. (мм2/с) |
(1.3)1.8-12.0 |
Площадь / сечение фильтра см2/мкм |
13/200 |
Диапазон давления* бар |
7-20 |
Заводские установки бар |
10 ±1 |
Макс. давление в линии всасывания / возврата бар |
2 |
Скорость вращения вала мин-1 |
1400-3450 |
1400-3450 |
1400-2850 |
Макс пусковой момент Нм |
0.23 |
0.24 |
0.25 |
Температура окружающей среды / транспортировки °C |
от -20 до +60 |
Температура топлива °С |
от 0 до +60 |
Вал |
EN225 |
Мощность потребляемая катушкой Вт |
9 |
Номинальное напряжение (другие напряжения по заказу) |
230 В, 50 Гц |
Степень защиты катушки |
IP 40 |
*Макс. 12 бар при1,3 сСт.

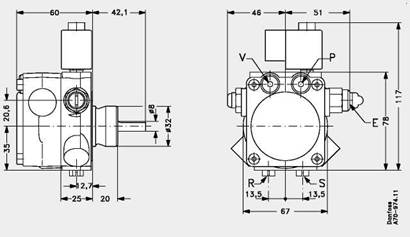

Габаритные размеры
BFP 10
| Код. |
Тип |
Запорная/отсечная функция |
Вращение |
Количество труб |
Тип топлива |
Макс давление при 4.3 сСт
(Бар) |
Макс. частота вращения вала
(мин-1) |
Производительность при номинальных параметрах
(л/ч) |
|
|
| 071N0272 |
BFP 10 L6 |
Нет |
Против ч/с |
2 |
Керосин/легкие виды топлива |
20 |
3000 |
60 |
|
|
| 071N0273 |
BFP 10 R6 |
Нет |
По ч/с |
2 |
Керосин/легкие виды топлива |
20 |
3000 |
60 |
|
|
| 071N0276 |
BFP 10 L6 |
Нет |
Против ч/с |
1 |
Керосин/легкие виды топлива |
20 |
3000 |
60 |
|
|
| 071N0277 |
BFP 10 R6 |
Нет |
По ч/с |
1 |
Керосин/легкие виды топлива |
20 |
3000 |
60 |
|
|
| 071N6103 |
BFP 10 L13 |
Нет |
Против ч/с |
2 |
Керосин/легкие виды топлива |
20 |
2850 |
130 |
|
|
| 071N6104 |
BFP 10 R13 |
Нет |
По ч/с |
2 |
Керосин/легкие виды топлива |
20 |
2850 |
130 |
|
|
| 071N6107 |
BFP 10 L11 |
Нет |
Против ч/с |
2 |
Керосин/легкие виды топлива |
20 |
3450 |
110 |
|
|
| 071N6108 |
BFP 10 R11 |
Нет |
По ч/с |
2 |
Керосин/легкие виды топлива |
20 |
3450 |
110 |
|
|
| 071N6111 |
BFP 10 L8 |
Нет |
Против ч/с |
2 |
Керосин/легкие виды топлива |
20 |
3450 |
80 |
|
|
| 071N6112 |
BFP 10 R8 |
Нет |
По ч/с |
2 |
Керосин/легкие виды топлива |
20 |
3450 |
80 |
BFP 11
| Код. |
Тип |
Запорная/отсечная функция |
Вращение |
Количество труб |
Тип топлива |
Макс давление при 4.3 сСт
(Бар) |
Макс. частота вращения вала
(мин-1) |
Производительность при номинальных параметрах
(л/ч) |
|
|
| 071N0141 |
BFP 11 L3 |
Отсечная |
Против ч/с |
1 |
Керосин/легкие виды топлива |
15 |
3450 |
24 |
|
|
| 071N0155 |
BFP 11 R3 |
Отсечная |
По ч/с |
1 |
Керосин/легкие виды топлива |
15 |
3450 |
24 |
|
|
| 071N6101 |
BFP 11 L13 |
Отсечная |
Против ч/с |
2 |
Керосин/легкие виды топлива |
20 |
2850 |
130 |
|
|
| 071N6102 |
BFP 11 R13 |
Отсечная |
По ч/с |
2 |
Керосин/легкие виды топлива |
20 |
2850 |
130 |
|
|
| 071N6105 |
BFP 11 L11 |
Отсечная |
Против ч/с |
2 |
Керосин/легкие виды топлива |
20 |
3450 |
110 |
|
|
| 071N6106 |
BFP 11 R11 |
Отсечная |
По ч/с |
2 |
Керосин/легкие виды топлива |
20 |
3450 |
110 |
|
|
| 071N6109 |
BFP 11 L8 |
Отсечная |
Против ч/с |
2 |
Керосин/легкие виды топлива |
20 |
3450 |
80 |
|
|
| 071N6110 |
BFP 11 R8 |
Отсечная |
По ч/с |
2 |
Керосин/легкие виды топлива |
20 |
3450 |
80 |
|
